Vis M4 & entretoises VESA

Vis M4 VESA & entretoises avec une distance de 15 mm

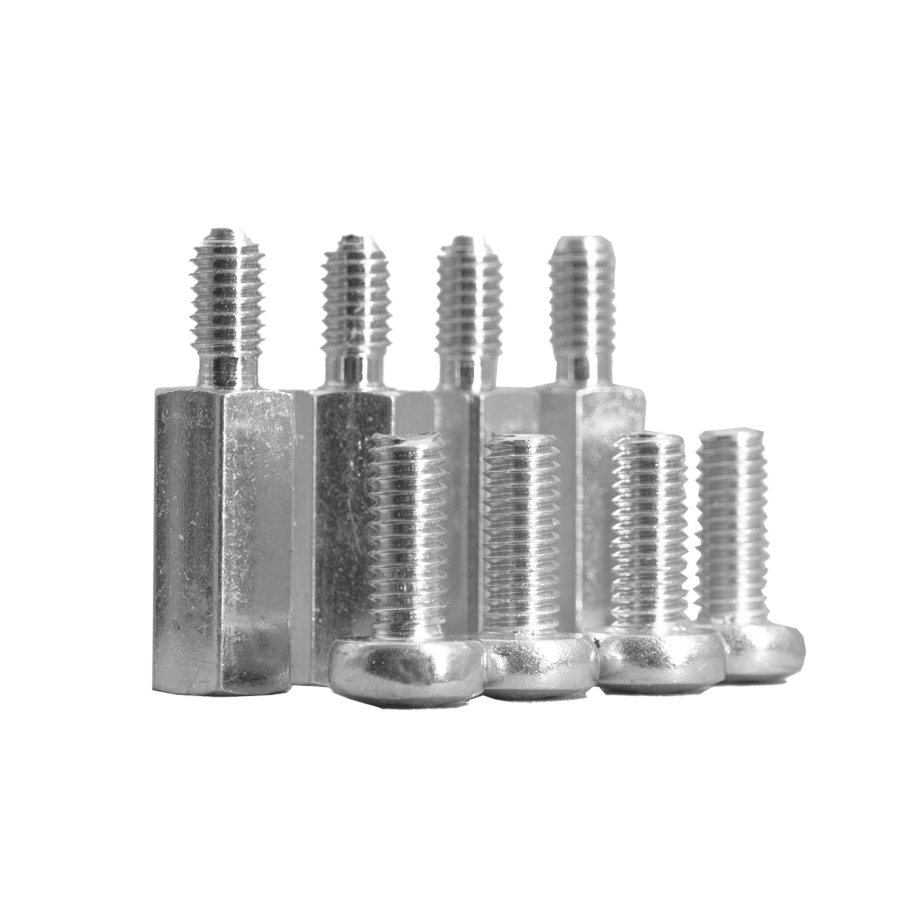

Le kit de vis M4 VESA & entretoises crée un écart de 15 mm entre l'arrière du moniteur et la plaque VESA du support. Il est conçu pour les fixations VESA avec filetage M4 lorsque le support nécessite un espace supplémentaire par rapport à l'arrière du moniteur.

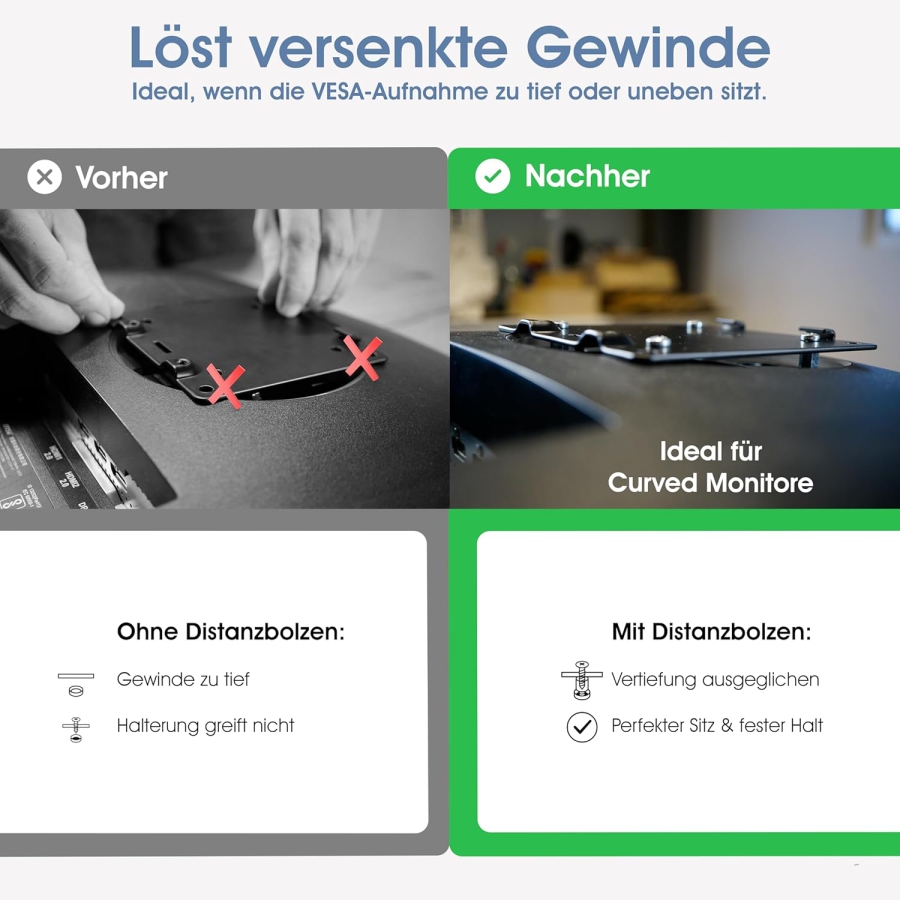

Ce kit convient aux situations de montage dans lesquelles les points de fixation VESA sont légèrement encastrés, l'arrière du moniteur n'est pas parfaitement plat ou les vis existantes ne sont pas suffisamment longues pour un montage avec entretoises. Les entretoises sont placées entre le moniteur et le support et créent une distance définie de 15 mm.

Quand avez-vous besoin de ce kit d'entretoises VESA M4 ?

Ce kit est utile lorsque votre moniteur dispose déjà d'une fixation VESA, mais que le support ne peut pas être monté directement et correctement. Il est important que votre moniteur utilise un filetage M4 et que la distance supplémentaire de 15 mm soit suffisante pour votre configuration de montage.

• • Fixation VESA légèrement encastrée : Les points de fixation sont situés légèrement plus profondément dans le boîtier du moniteur.
• • Le support nécessite un espace supplémentaire : La plaque VESA ne doit pas reposer directement contre l'arrière du moniteur.
• • Vis M4 nécessaires : Le kit est conçu pour les montages utilisant un filetage M4.
• • Une distance de 15 mm suffit : Le support nécessite uniquement un espace supplémentaire limité par rapport à l'arrière du moniteur.

Pour VESA MIS-D et MIS-E avec filetage M4

De nombreux moniteurs utilisant des configurations VESA plus petites sont équipés de vis M4. Cela concerne notamment les configurations de montage typiques des catégories VESA MIS-D et VESA MIS-E. Cependant, la taille du filetage de votre moniteur reste toujours le facteur déterminant.

Avant le montage, vérifiez que votre moniteur possède bien un filetage M4. Ce kit n'est pas conçu pour les configurations VESA plus grandes utilisant des filetages M6 ou M8.

Distance de 15 mm ou de 30 mm ?

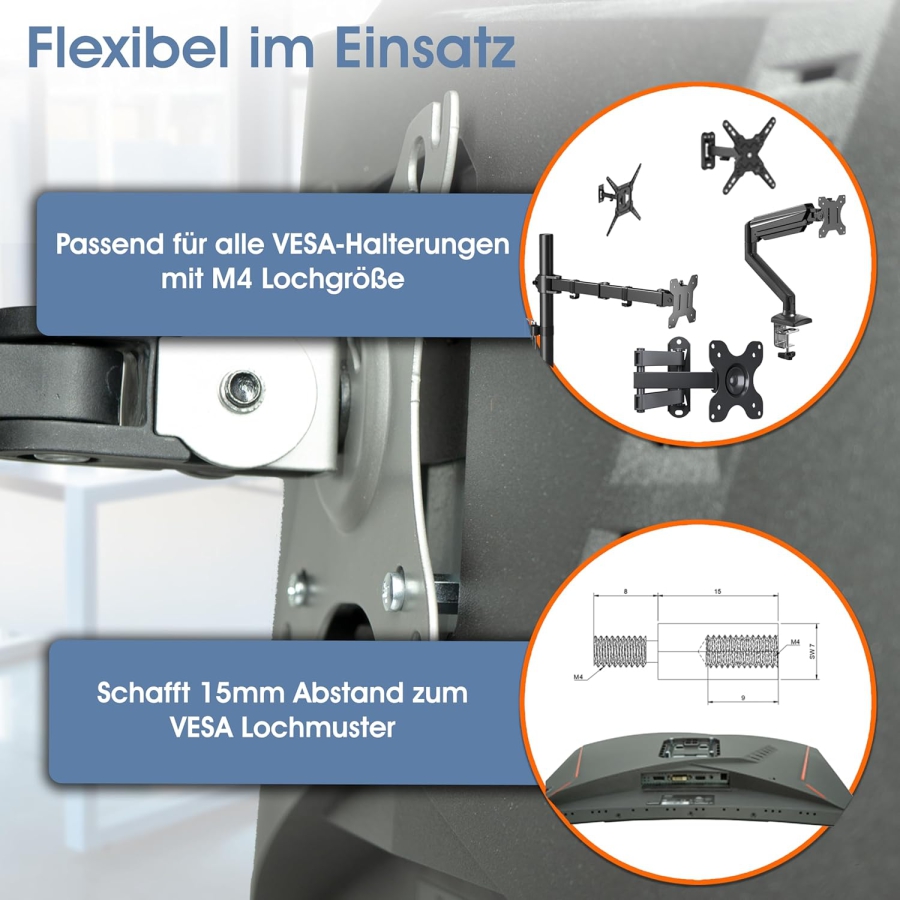

Ce kit crée une distance de 15 mm. Il convient lorsque le support nécessite seulement un petit espace supplémentaire par rapport à l'arrière du moniteur. Si les points de fixation VESA sont plus profondément encastrés ou si les bords du boîtier gênent fortement le support, une entretoise de 30 mm peut être plus adaptée.

• • Distance de 15 mm : Pour les légers encastrements et les solutions d'espacement compactes.
• • Distance de 30 mm : Pour les points de fixation plus profondément encastrés ou lorsqu'un espace supplémentaire est nécessaire par rapport au bord du boîtier.

Pour une distance de 30 mm, vous trouverez des variantes adaptées sous forme d' entretoise VESA 75x75 ou d' entretoise VESA 100x100 .

Différence avec une entretoise VESA 75x75 ou 100x100

Ce produit n'est pas une entretoise fixe 75x75 ou 100x100 d'une hauteur de 30 mm. Il s'agit d'un kit de vis et d'entretoises M4 avec une distance de 15 mm. La taille du filetage et la longueur de vis nécessaire sont donc tout aussi importantes que le modèle VESA.

Le kit ne modifie pas le modèle de fixation VESA. Il ne transforme pas un modèle 75x75 en 100x100 et ne remplace pas une plaque adaptatrice. Il crée simplement un espace supplémentaire entre le moniteur et le support et fournit le matériel de fixation M4 adapté à cet usage.

Caractéristiques techniques

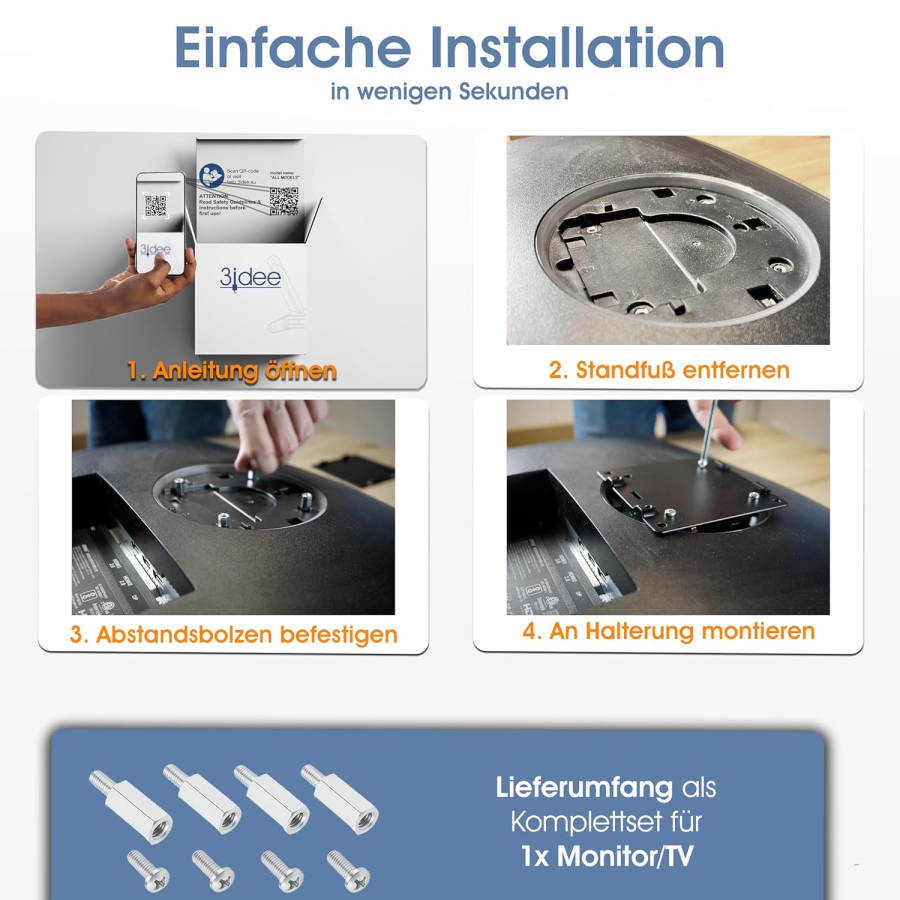

Instructions de montage

1. Vérifiez que votre moniteur possède un filetage M4.
2. Vérifiez qu'une distance de 15 mm est suffisante pour votre configuration de montage.
3. Placez les entretoises entre l'arrière du moniteur et la plaque VESA.
4. Alignez correctement le support du moniteur.
5. Fixez le support à l'aide des vis M4 appropriées.
6. Serrez les vis uniformément et vérifiez que le montage est bien sécurisé.

Remarque : Avant le montage, vérifiez toujours la taille du filetage, la profondeur du filetage, la longueur des vis, la norme VESA et le support utilisé. Les vis doivent être suffisamment engagées dans le filetage pour assurer une fixation sûre, mais ne doivent pas être vissées trop profondément dans le moniteur.
